高溫補償導線SC、KC、KX、EX、JX
?適用范圍：高溫補償導線SC、KC、KX、EX、JX廣泛適用于石油、化工、冶金、核電站、發(fā)電廠等測量部門操作自動化控制、測量溫度、計算機測溫系統(tǒng)中分度號為S、K、E、J和T型熱電偶配用補導線。
高溫補償導線SC、KC、KX、EX、JX產品特性：根據不同惡劣環(huán)境、采用不同材料結構，達到耐火、耐油、耐酸、耐堿、耐腐蝕等要求。

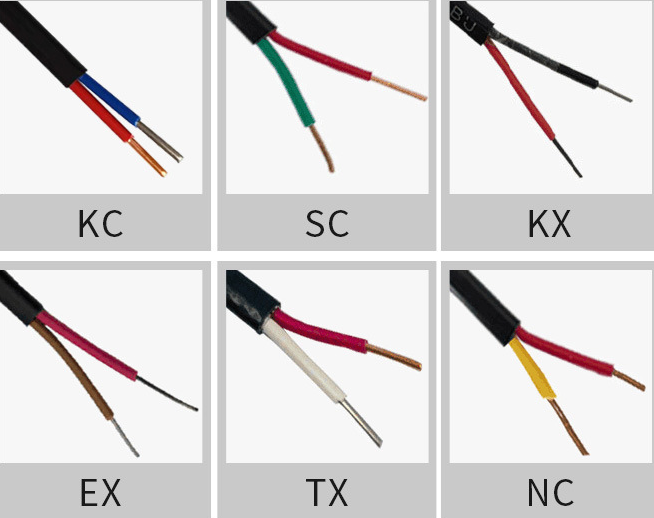

絕緣著色：
|
型號 |
SC |
KC |
KC1 |
KX |
EX |
JX |
TX |
|
正極 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
|
負極 |
綠 |
藍 |
海藍 |
黑 |
棕 |
紫 |
白 |
型號分度和絕緣著色
|
型號 |
熱電偶分度號 |
配用熱電偶 |
補償導線合金絲 |
絕緣層著色 |
||
|
正極 |
負極 |
正極 |
負極 |
|||
|
BC |
B |
鉑銠30-鉑銠6 |
銅 |
銅 |
紅 |
灰 |
|
SC |
S |
鉑銠10-鉑 |
SPC（銅） |
SNC(銅鎳0.6) |
紅 |
綠 |
|
RC |
R |
鉑銠13-鉑 |
RPC（銅） |
SNC(銅鎳0.6) |
紅 |
綠 |
|
KCA |
K |
鎳鉻-鎳硅 |
KPCA（鐵） |
KNCA（銅鎳2） |
紅 |
藍 |
|
KCB |
KPCB（銅） |
KNCB（銅鎳4） |
紅 |
藍 |
||
|
KX |
KPX（鎳鉻10） |
KNX（鎳硅3） |
紅 |
黑 |
||
|
NC |
N |
鎳鉻硅-鎳硅 |
NPC(鐵) |
NNC（銅鎳18） |
紅 |
灰 |
|
NX |
NPX(鎳硅14硅) |
NNX（鎳硅4） |
紅 |
灰 |
||
|
EX |
E |
鎳鉻-銅鎳 |
EPX(鎳硅10) |
ENX(銅鎳45) |
紅 |
棕 |
|
JX |
J |
鐵-銅鎳 |
JPX(鐵) |
JNX（銅鎳45） |
紅 |
紫 |
|
TX |
T |
銅-銅鎳 |
TPX(銅) |
TNX（銅鎳45） |
紅 |
白 |
|
WC3/25 |
WRa3-WRa25 |
鎢錸-鎢錸25 |
WPC3/25 |
WNC3/25 |
紅 |
黃 |
|
WC5/26 |
WRa5-WRa26 |
鎢錸5-鎢錸26 |
WPC5/26 |
WNC5/26 |
紅 |
橙 |
使用分類及護層顏色
|
使用分類 |
精度等級及標志 |
護層著色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
||
|
一般用 |
G |
B |
A |
黑色 |
灰色 |
|
耐熱用 |
H |
B |
A |
黑色 |
黃色 |
主要技術指標：
???補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
???其中：a)型號第一個字母與熱電偶的分度號相對應；
??? ??? ?? b)字母“X”表示延伸型補償導線(型別)；
??? ??? ?? c)字母“C”表示補償型補償導線(型別)。
???注：SC型補償導線可配用R型分度號熱電偶
?
結構特征、絕緣層、護層材料、使用溫度：
|
絕緣層及護層 |
使用溫度 |
|
|
材料 |
符號 |
|
|
聚氟乙烯 |
PVC |
-25～70℃ |
|
聚全氟乙丙烯 |
FEP |
-60～205℃ |
|
可溶性聚四氟乙烯 |
PFA |
-60～260℃ |
